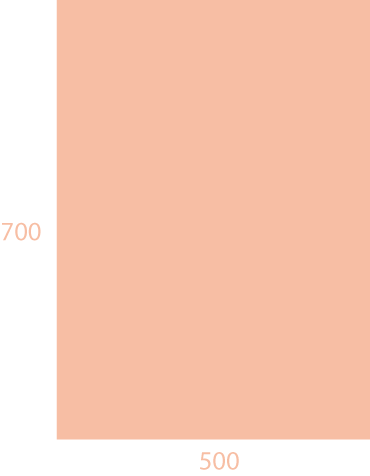

Taille maximale de la table de fraisage unités en mm :
Hauteur de pièce : 150 mm maximum.
Préparation du fichier :
1-Modeliser sous : Rhinoceros, Solidworks, xenon, ... la pièce entière à échelle 1 en mm.
Vérifier les bords libres en faisant dans le menu de Rhino : analyse>outils pour les bords>montrer les bords.
Si il y a des bords libres faire : Outils pour les bords>fermer les surfaces
2-Enregistrer le fichier sous le format IGES(default) ou IGES 144 pour pouvoir le lire
dans Machining strategist, le logiciel de création de programmes compréhensibles
par la fraiseuse.
3-Aller au studio CFAO pour finaliser :
3.1 Programmation sur machining strategist du trajet de la fraiseuse(avec Simon).
3.2 Découpe du bloc de mousse aux dimensions exactes que
demande le logiciel : Dimensions et épaisseurs des mousses.
3.3 Coller le bloc sur la table : Avec un scotch double-face spécifique.
3.4 Vérifier le programme et lancer l'ébauche(avec Simon bien sûr).
3.5 Etre là pour aspirer la poussière qui s'accumule durant la première heure
de fraisage(toutes les 20 minutes).
4-Ce qui est usinable et ce qui ne l'est pas :
Ce que l'on veut usiner dois être visible dans la vue du dessus. Le reste ne peut pas être usiné par
la fraiseuse qui se déplace uniquement sur trois axes.
Géométries possibles :
Angles vifs extérieurs
Rainures : avec un rapport de 3 pour 1
Rainures tout les 1 mm = une profondeur de 3 mm maximum.
Géométries à éviter :
Angles vifs intérieurs
Pièces de révolution : à faire au tour à l'atelier bois ou à l'atelier maquette
|
|
|
| | | |
|
